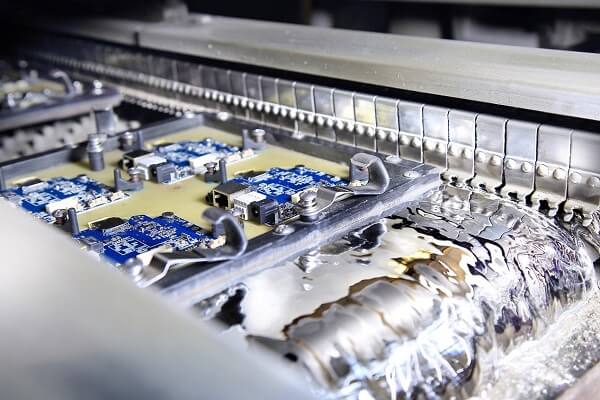

PCBA加工插件中使用的波峰焊是一種常見的焊接技術，它是將插件封裝的電子元器件與PCB通孔結合，然后通過波峰焊接形成電路板電器性能與機械連接。在波峰焊過程中溫度的設置對焊接質量至關重要，接下來就由深圳PCBA加工廠家-1943科技介紹波峰焊中溫度的設置，希望給您帶來一定的幫助！

一、PCBA加工插件波峰焊的溫度設置主要涉及以下幾個方面：

1、預熱溫度（Preheating Temperature）：預熱溫度是指在將PCBA放入波峰焊機之前，需要對PCBA進行預熱的溫度。預熱溫度的設置應根據PCBA的材料和厚度來確定，一般建議在120℃-150℃之間（實際測量溫度）。預熱的目的是為了除去PCB表面的水分和揮發性物質，減少焊接時的氣泡和焊接缺陷。

2、焊接溫度（Soldering Temperature）：焊接溫度是指在波峰焊機中加熱焊錫波峰的溫度。焊接溫度的設置應根據焊錫合金的特性、PCBA的材料和元器件的耐熱溫度來確定。一般情況下，焊接溫度在240℃-260℃之間（實際測量溫度），常用的焊接溫度為240℃。過低的焊接溫度可能導致焊接不良，而過高的焊接溫度可能會損壞元器件。

3、冷卻溫度（Cooling Temperature）：冷卻溫度是指在焊接完成后，將PCBA從波峰焊機中取出進行冷卻的溫度。冷卻溫度的設置應根據PCB的材料和焊接工藝要求來確定。一般建議將PCB冷卻至室溫或稍微高于室溫。過快的冷卻可能導致PCB變形或產生應力，而過慢的冷卻則會延長生產周期。一般冷卻斜率為-5℃/S。

二、除了以上三個主要的溫度設置外，還有一些其他因素也需要考慮：

1、焊錫波峰高度（Solder Wave Height）：焊錫波峰的高度對溫度的傳導和焊接PCBA質量有影響。一般來說，焊錫波峰的高度應略高于元器件引腳的高度，以確保焊接的可靠性。

2、加熱時間（Heating Time）：加熱時間是指PCBA在波峰焊機中暴露在焊錫波峰下的時間。加熱時間應根據焊接工藝要求和PCBA的特性來確定，過長的加熱時間可能導致元器件受熱過度。

總之，波峰焊中溫度的設置需要綜合考慮PCBA的材料、元器件的耐熱溫度、焊接工藝要求等因素。合理的溫度設置可以確保焊接質量，提高PCBA的可靠性和穩定性。在實際操作中，建議根據具體的焊接工藝規范和設備參數進行調整，并進行必要的溫度測試和驗證，以確保焊接質量符合要求。
