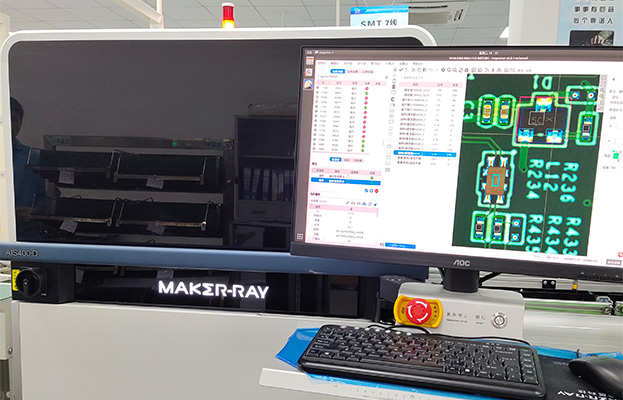

SMT貼片加工的品質保障至關重要。作為保障PCBA良率的核心環節，自動光學檢測（AOI）系統的參數設置直接決定了缺陷識別的精準度與效率。1943科技深圳SMT貼片加工廠家，深刻理解精準參數配置對提升客戶產品品質的價值。我們將分析優化AOI檢測參數的核心方法，助您實現缺陷零遺漏。
一、精準檢測的基礎：校準與基礎參數設定
-
光源與環境優化： 均勻穩定的照明是識別微小缺陷的前提。采用多角度組合光源（環形光、同軸光、側光等）能清晰呈現焊點形態、元件位置及印刷特征。1943科技建議根據元件高度、PCB顏色及焊膏特性動態調整光強與角度，避免反光或陰影干擾。檢測環境需嚴格控制外部雜散光干擾。
-
高精度相機校準： 定期進行光學系統校準（包括鏡頭畸變校正、像素當量校準）是保障測量精度的基礎，特別對檢測0201等微型元件及0.3mm以下細間距BGA至關重要。
-
合理分辨率和視野設定： 平衡檢測精度與效率。對高密度板或精密元件區域，采用更高分辨率攝像頭或分區域多次掃描策略。
二、構建高效檢測程序：關鍵參數配置五步法
-
元件庫精準建模：
-
對每一種元件類型（電阻、電容、IC、連接器等）建立標準模板（“金樣板”），清晰定義其尺寸、形狀、絲印、引腳形態等特征。1943科技強調模板需覆蓋來料允差范圍內的各種狀態。
-
精確設定元件外輪廓及引腳位置，為后續位置偏移、極性、引腳缺失等檢測提供基準。
-
-
焊點檢測參數精細化：
-
焊膏印刷檢測： 嚴格設定焊膏印刷的厚度范圍、面積覆蓋度、位置偏移量及橋連間距閾值。利用灰度分析算法精確判斷少錫、漏印、拉尖和橋連。
-
回流焊后焊點檢測： 重點設定焊錫潤濕角、爬錫高度、錫量飽滿度的判據。對芯片元件（如QFP, QFN, BGA）需特別關注引腳共面性和側面焊點形態（通過特定角度光源實現）。
-
-
元件特征檢測參數設定：
-
存在性/缺失： 基于元件模板的匹配度及顯著特征灰度差判定元件存在與否。
-
位置偏移度： 設定元件中心位置相對于焊盤允許的最大偏移量（X, Y, Theta），公差設置需結合元件規格及IPC標準。
-
極性/方向： 明確定義極性標識符（如色帶、凹槽、絲印）的位置、形狀和顏色/灰度值范圍。
-
元件錯件/反件： 基于本體絲印內容、尺寸、顏色或外形特征進行精確比對。
-
立碑/側立/翻件： 通過高度檢測（激光三角測量或陰影分析）及側面形態成像準確捕捉。
-
-
智能容差策略應用：
-
避免“寧可錯殺一千”的過度嚴苛設置導致假點激增。1943科技實踐經驗表明，需根據元件工藝難度、焊接特性及質量等級要求，科學設定各項參數的亮度容差、灰度容差、尺寸容差和位置容差范圍。采用統計過程控制（SPC）數據輔助調整容差帶更為科學。
-
-
缺陷檢測算法選擇與調優：
-
針對不同缺陷類型選擇合適的圖像處理算法（如邊緣檢測、模板匹配、灰度直方圖分析、特征提取、深度學習算法等）。
-
對關鍵元器件（如細間距BGA、射頻屏蔽罩）應啟用更靈敏的算法組合或區域獨立設定參數。
-
三、追求零缺陷：調試、驗證與持續優化
-
全面程序調試： 新程序上線前，必須使用含已知缺陷（涵蓋主要缺陷類型）的測試板進行反復驗證與參數微調，確認檢測程序能穩定、可靠地捕獲目標缺陷且假點率在可接受范圍。
-
與SPI/ICT/X-Ray數據聯動： 整合錫膏檢測儀（SPI）數據可追溯印刷環節對焊點的影響；結合ICT/X-Ray測試結果，可輔助分析AOI的漏檢原因。
-
SPC驅動持續優化： 通過收集產線上AOI檢測數據，實時監控關鍵參數（如特定元件的偏移率、某種缺陷的檢出率），定期審視并調整參數設置或容差帶，實現檢測能力的螺旋式上升。
-
人員培訓與知識沉淀： 確保操作員具備設定、調試和優化參數的專業能力。1943科技建議建立參數設置規范文檔和典型案例庫。
1943科技的品質承諾
在SMT貼片加工領域，AOI不僅是檢測工具，更是制程控制的關鍵節點。1943科技擁有經驗豐富的工藝與品質團隊，深諳AOI檢測參數精調的復雜性和重要性。我們?yōu)槊恳豢羁蛻舢a(chǎn)品定制優化的AOI檢測策略，通過嚴謹?shù)膮?shù)配置、持續的調試驗證與精益求精的過程管理，確保產品缺陷無所遁形，為客戶提供高可靠性、零缺陷隱患的PCBA解決方案。我們將AOI數據深度應用于制程改善，推動制造品質不斷突破。如需探討您產品的特定AOI參數挑戰，1943科技的專業團隊隨時為您提供技術支持。
